EL MONTAJE DE LAS CABINAS DE FENÓLICO

El montaje de las cabinas de fenólico no requiere de especiales conocimientos técnicos, ni de experiencia previa en los mismos; si bien ésta, como en otro tipo de trabajos, siempre es preferible. Básicamente se trata de atar tableros a las paredes por medio de perfiles de aluminio; soportes en forma de patas; y la inserción de las puertas por medio de bisagras en los tableros fijos previamente mecanizados. Nada especialmente complicado. Si las medidas fueron bien tomadas y la fabricación las ha seguido con exactitud todo debe de encajar perfectamente.

Llevar un orden de montaje puede favorecer su acabado final y acortar el tiempo empleado en el trabajo. Consulte los pasos a dar y vea el video porque le clarificarán todo el proceso del montaje.

Esta es una forma de montar las cabinas fenólicas. Hay otras formas de acometer este trabajo, pero lo más importante es tener en cuenta que seguir un orden preestablecido reducirá las dudas y sobre todo reducirá el tiempo empleado en llevarlo a cabo.
Este es un proceso ordenado para realizar el trabajo del montaje de forma profesional. También dispone de esta información en el video que puede accionar seguidamente.



Todos los pasos del montaje de las cabinas de fenólico (1,40 min.)

Video sobre montaje de cabinas de fenólico

AQUÍ PUEDE VER ESTE MONTAJE EN IMÁGENES.

Se trata de un desarrollo en imágenes de los pasos principales a tener en cuenta. El montaje de las cabinas es muy sencillo y podrá ganar tiempo si sigue un orden. Hay otras formas de llevarlo a cabo; esta es una de las más habituales.

1- PRIMEROS PASOS DEL MONTAJE DE LAS CABINAS DE FENÓLICO.

  • Tomar las medidas -según el plano correspondiente- para la colocación del soporte en “U”.
  • La altura del suelo al soporte en “U” debe ser como mínimo de 160 mm. (la fijación a la pared se hace con tornillería Nº1)
  • Nivelar.

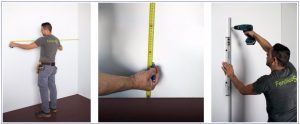

Tomamos medidas y referencias para el correcto alineamiento de las cabinas de fenólico.

Empezaremos tomando las medidas y referencias necesarias, según las dimensiones de nuestras cabinas de fenólico. – 1º Medida y señalización del separador largo que nos dará la línea a seguir del frente con las puertas. – 2º señalamos la altura de las patas que será la referencia para atornillar el primer perfil en U.

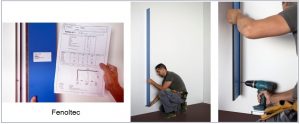

 2- MONTAJE DEL PRIMER FIJO A LA PARED (arranque del frontal)

  • Comenzar el montaje por la pieza de arranque que lleve el mecanizado de bisagras de puerta.
  • Confirmar sobre el plano adjunto.
  • La fijación del tablero en el soporte o perfil en “U” se hace con tornillería Nº2
Montaje parte fija; arranque del frontal de las cabinas de fenólico.

Montaje de la primera pieza de arranque del frontal de las cabinas de fenólico. – Atornillamos el perfil en U y el tablero fijo de arranque.




 3- MONTAJE DE LAS BISAGRAS Y LAS PUERTAS DE LAS CABINAS DE FENÓLICO.

  •  Montar las bisagras con tornillería Nº3 para poder colgar posteriormente la puerta.

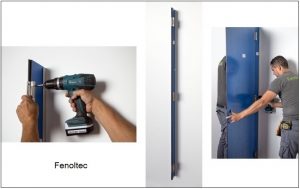

Montamos las bisagras y la hoja de la puerta de las cabinas de fenólico.

Montaje de las bisagras y de la hoja de la puerta de las cabinas de fenólico.

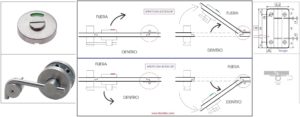

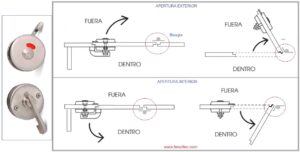

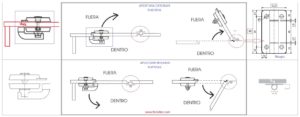

3.a – DETALLE MONTAJE DE LAS PUERTAS (apertura interior o exterior). Corresponde a condenas de «gancho».

Montaje de los herrajes de las puertas.

Posición de las distintas partes dependiendo de que la apertura de la hoja de la puerta sea INTERIOR o EXTERIOR. Estas son condenas de «gancho». Para condenas con «lengüeta» el montaje es muy similar.




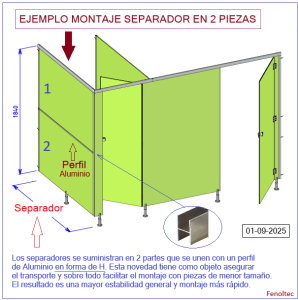

 4- MONTAJE DEL SEPARADOR Y EL FIJO EN FORMA DE «T»

  •  Montar el separador (puede ayudarse colocando una pata de apoyo bajo el separador sin mecanizar)
  • Montar el soporte o perfil en “U” en el tablero fijo central, siempre enrasado por la parte inferior.
    (usar topes de brocas para no traspasar el tablero)
  • Para esta fijación usar tornillería Nº4.
  • Colocar las patas en el tablero fijo central.

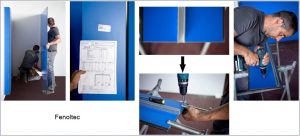

Montaje del primer separador de las cabinas de fenólico.

Montaje del separador de cierre, con su perfil en “U” (podemos calzarlo con una pata como ayuda, pero van sin pata). Y seguido el frente fijo en “T” que completa el frontal de las cabinas de fenólico. A partir de aquí repetimos el procedimiento para la 2ª cabina.




 5- MONTAJE DEL PERFIL SUPERIOR DE LAS CABINAS DE FENÓLICO.

  •  Situar el perfil de coronación en la parte superior del primer arranque colocado y atornillar.
  • Colocar el central en línea con la coronación, dándole la holgura suficiente (3 mm.) a la llaga de hoja de puerta.

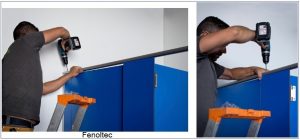

En el montaje de las cabinas de fenólioc hay que dejar bien atado el perfil de coronación.

Atornillamos el perfil de coronación en las partes fijas del frontal de las cabinas fenólicas.

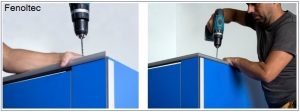

 6- MONTAJE DEL PERFIL SUPERIOR EN ESQUINA DE LAS CABINAS DE FENÓLICO.

  •  Seguir la misma pauta del punto anterior.
Terminación de las cabinas de fenólico en la esquina del perfil superior o de coronación.

Igualmente atamos con tornillería el resto del perfil superior, incluso en la esquina de las cabinas de fenólico.

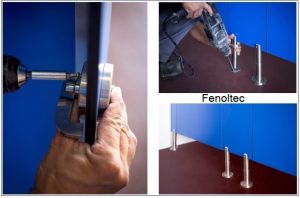

 7- MONTAJE DEL CIERRE Y DE LAS PATAS DE LAS CABINAS DE FENÓLICO.



Atornillamos cierre, patas y el fijo intermedio de las cabinas de fenólico.

Ajustamos el montaje de la condena (libre/ocupado); atornillamos las patas del frontal y la del propio tablero de cierre (el separador final de la 2ª cabina) que lleva pata por ser el de cierre.

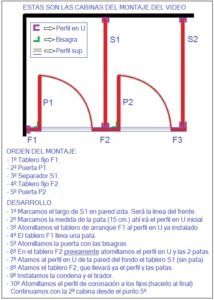

DESARROLLO PASO A PASO DEL MONTAJE DE LAS DOS CABINAS DEL VIDEO DE EJEMPLO.

1º.- Marcamos el largo de S1 en la pared izquierda. Esta cota será la referencia de la línea del frente.

2º.- Señalamos en la pared la medida de la pata, 15 cm. desde el suelo. Esa es la señal de donde parte el perfil en U inicial.

3º.- Atornillamos a la pared el perfil en U y lateralmente a este, atornillamos el tablero de arranque F1 (lleva una pata).

4º.- El tablero fijo de arranque F1 lleva una pata de apoyo (podemos ponerla de muestra para centrar bien el tablero)

5º.- Incorporamos la puerta con sus bisagras.

6º.- En el tablero fijo F2 atornillamos previamente el perfil en U y las 2 patas. Este perfil recibirá el separador S1 (es la referencia)

7º.- Atornillamos el perfil en U en la pared del fondo y a este el separador S1 (va sin pata pero podemos utilizar una como ayuda)

8º.- Fijamos el tablero F2 (ya tiene el perfil y las patas) y cerrará la 1ª cabina al recepcionar el separador S1.

9º.- Instalamos en la puerta la condena y el tirador.

10º.- Seguimos con la 2ª cabina (desde el punto 5ª). El perfil de coronación se atornillará al final y desde arriba a los tableros fijos.




CABINAS DE PINZAS.

MONTAJE DE LAS CABINAS DE FENÓLICO DE «PINZAS» (montaje del perfil superior)

Es similar a las cabinas estándar excepto el perfil de coronación que es una barra de acero inox. sujetada por pinzas y con rosetones en los extremos.

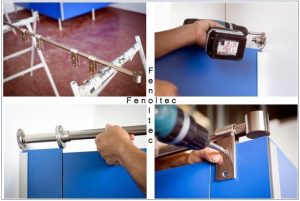

Montaje de las cabinas de fenólico de pinzas-perfil superior.

Montaje de las cabinas de fenólico. Así se monta el perfil de coronación de acero inox. en las cabinas cuando son cabinas “de pinzas”.

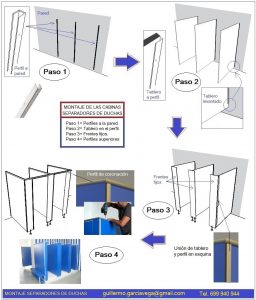

SEPARADORES DE DUCHAS EN «T» (sin puertas); MONTAJE EN 4 PASOS.



Separadores de duchas.

Los separadores de duchas se montan igual que las cabinas; pero sin las puertas. El perfil de coronación (paso 4) es opcional.


EJEMPLOS.

Sin la T, es decir con separadores simples, solo son necesarios los pasos 1 y 2 y añadir su pata correspondiente.


Sin la T, es decir con separadores simples, pero HASTA EL SUELO; solo son necesarios los pasos 1 y 2 y atornillar el perfil en U al suelo.


Con la T, es decir con separadores simples, pero más largos por lo que es necesario sujetarlos con una T; solo son necesarios los pasos 1, 2 y 4 y añadir las patas.




Con la T y con separadores HASTA EL SUELO, pero largos, por lo que es necesario sujetarlos con una T; solo son necesarios los pasos 1, 2 y 4 atornillar el perfil en U al suelo.






Con separadores simples o DE URINARIOS, solo son necesarios los pasos 1 y 2 y añadir la pata. Puede usarse perfilería sencilla o mini U.





Al ser piezas muy sencillas de delimitar, de decidir su medida y no tener ninguna complicación técnica excepto elegir su medida de largo (h= 2,00 m. siempre) y el color de los tableros, puede optar o por solicitar un presupuesto o comprarlos directamente en esta tienda que ponemos a su disposición comprar separadores de duchas o de urinarios.

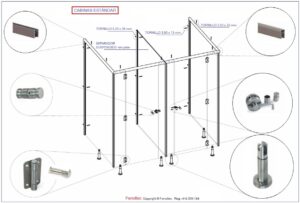

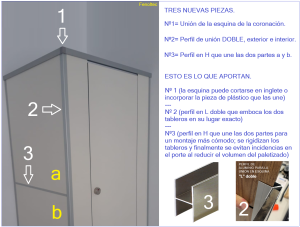

AQUÍ SE INSTALA CADA HERRAJE.

Las cabinas son muy sencillas y están formadas únicamente por los tableros y los herrajes necesarios para su instalación.

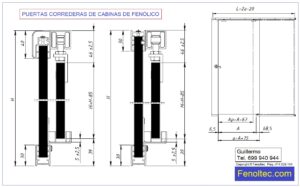

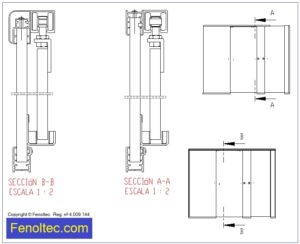

MONTAJE DE LAS PUERTAS CORREDERAS.

Puertas correderas

Puertas correderas en cabinas fenólicas.

Puede haber variaciones en las formas de la perfilería, aunque se mantiene la forma básica del montaje.




HERRAMIENTAS PARA EL MONTAJE DE LAS CABINAS.

Podemos utilizar por ejemplo estas herramientas:

  • Taladro percutor con brocas de 6 mm.
  • Atornillador con cabeza Philips, puntas PZ-2 y punta Allen Nº3
  • Nivel
  • Brocas para hierro de 3 y 4 mm.



Características del fenólico

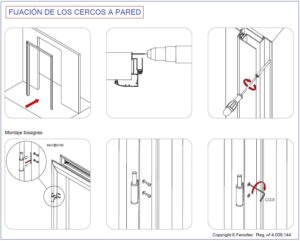

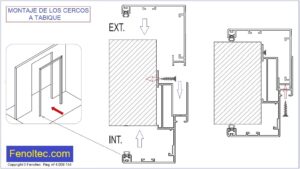

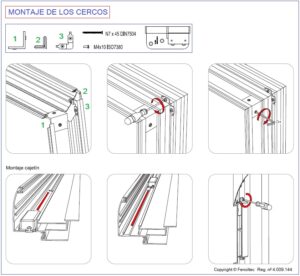

MONTAJE DE LOS CERCOS EXTENSIBLES DE ALUMINIO EN LAS PUERTAS DE PASO.

El montaje de las puertas técnicas de paso no es complecado. Si las medidas de la luz de obra y espesor del tabique son correctas, los cercos o marcos se fabricarán para ser montados sobre dichas cotas sin modificar nada. Además estos cercos están preparados para «abrazar» directamente al tabique sin necesidad de premarcos.

Básicamente se tratará de conformar la estructura de los cercos interno e externo y atornillarlos por este orden a la pared. Con este trabajo tendremos preparada la estructura metálica de la puerta, incluidas las bisagras. Solo tendremos que colgar finalmente la hoja de la puerta. Por este orden.

Es un proceso rápido que puede terminarse en media hora por puerta. Siempre habrá que tener en cuenta que es posible tener que hacer los correspondientes ajustes, alineaciones y márgenes lógicos y necesarios para que el montaje quede perfecto.
