PUERTAS TÉCNICAS DE PASO EN FENÓLICO HPL Y CON CERCO METÁLICO.

LOS CERCOS (marcos) SON DE ALUMINIO O DE ACERO.

La hojas de las puertas se fabrican con dos planchas de fenólico HPL.

El interior es de poliestireno o de aglomerado.

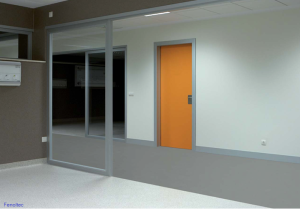

Puertas técnicas de paso fabricadas con hojas de Fenólico, marcos de Aluminio o Acero y herrajes inoxidables.

Aquí puede encontrar información sobre,

– Los tipos de puertas que fabricamos.

– Las medidas de serie preferibles.

– Los cercos o marcos.

– Características de las puertas técnicas.

– Los herrajes y accesorios.

– El montaje de los marcos (aluminio y acero)

– Y solicitar un presupuesto (al final de esta página).

Lo cercos extensibles pueden ser de Aluminio o de Acero. Las hojas de fenólico HPL van en dos placas.

—

Estos son los modelos de fabricación. El modelo básico y opción principal son puertas con

CERCO DE ALUMINIO Y HOJA DE FENÓLICO.

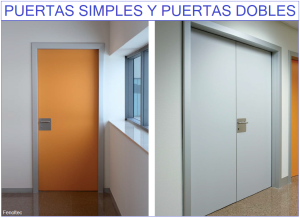

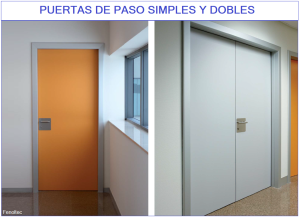

Modelos de puertas técnicas de paso que se fabrican, simples y dobles.—

Puertas correderas para el interior de los tabiques y con casoneto existente en obra.

—

Número de referencia para indicar cuando se solicite un presupuesto.

MEDIDAS DE LAS PUERTAS TÉCNICAS DE PASO.

Las puertas técnicas de paso se presupuestan y se fabrican siguiendo las medidas correspondientes.

Las medidas necesarias son las indicadas en las imágenes siguientes, tanto para puertas batientes como para puertas correderas.

Estas puertas se fabrican según las cotas de serie o bien pueden fabricarse a medida.

Las medidas habituales son las de LARGO  x ALTO correspondientes a la medida de la hoja.

También será necesario indicar el espesor del tabique porque según esta medida le corresponderá uno u otro marco.

Recordemos que los marcos son extensibles y por ello se adaptan a los espesores de tabique indicados

Habrá que tener presente que las medidas de LUZ DE OBRA y el modelo de CASONETO serán necesarios para fabricar.

Finalmente se concretará el sentido de apertura.

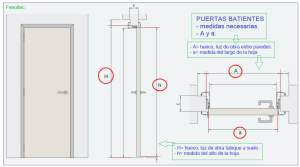

Cotas necesarias para las puertas batientes. Indique las medidas «a» y «h» y el espesor del tabique.

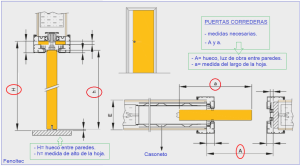

Indique las medidas «a» y «h» para la valoración de las puertas correderas. Las cotas de luz de obra, el modelo de casoneto y el espesor del tabique serán también necesarias posteriormente.

Estas son las medidas que deberán tener tanto el premarco de madera como la disponibilidad necesaria de tabique para ser abrazado por el marco metálico.

—

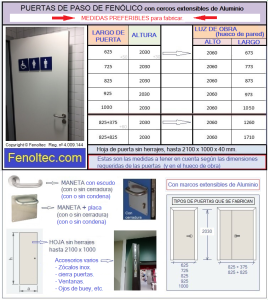

COMPARATIVA DE MEDIDAS (preferibles) SEGÚN EL CERCO Y CON LA LUZ DE OBRA CORRESPONDIENTE.

—

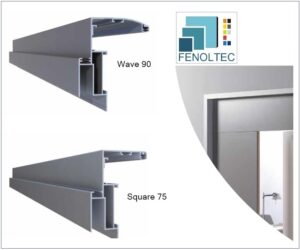

CERCOS METÁLICOS PARA LAS PUERTAS TÉCNICAS DE PASO.

TRES OPCIONES DE MODELOS DE PUERTAS.

– La 1ª opción y principal son puertas con cerco de ALUMINIO, con hoja entera de fenólico, placa de 2/3 mm. tipo sandwich y canto de fenólico.

– La 2ª opción son las mismas puertas pero con cerco de ACERO galvanizado.

– La 3ª opción es la puerta económica con cerco de Acero galvanizado, con hoja de fenólico de 0,8 mm. en cada placa y cantos de PVC.

—

1ª Opción.- CERCOS DE ALUMINIO + FENÓLICO DE 2/3 MM. (2 placas tipo sándwich) + CANTOS DE FENÓLICO.

• Los cercos de aluminio están compuestos por dos piezas telescópicas con 30 mm. de regulación.
• Estas dos piezas abrazan directamente la pared de obra y necesitan un premarco de máximo 2 cm.
• Las hojas se fabrican tipo sandwich de 2/3 mm. de espesor de tablero fenólico.
• Las hojas se sujetan a los marcos con bisagras / pernios de acero inoxidable.
• Se entregan embalados individualmente con junquillos montados.
• Los cercos se pueden montar en muros de entre 90 y 180 mm. (se puede llegar hasta 240 mm.)
• El montaje de los cercos de aluminio se realiza por medio de una sencilla unión de los perfiles en los ingletes por medio de escuadras.

Los cercos de aluminio con acabado básico en plata mate, en su variante recta pueden pintarse según RAL disponible.

—

PROPIEDADES TECNOLÓGICAS DE LOS CERCOS DE ALUMINIO.

• – Resistencia a la corrosión= muy buena.
• – Soldabilidad= buena.
• – Conformabilidad= buena.
• – Aptitud para el anodizado= muy buena.
• – Maquinabilidad= buena.

— — —

2ª Opción.- CERCOS DE ACERO + FENÓLICO DE 2/3 MM. (2 placas tipo sándwich) + CANTOS DE FENÓLICO.

• Esta opción es similar a la anterior pero varía el cerco que en este caso es de ACERO GALVANIZADO.
• En los cercos de Acero el montaje de las esquinas es muy sencillo, por medio de una hebilla de presión automática.
• Se ha reducido el tiempo de montaje automatizando el encaje de las piezas.
• Las hojas se sujetan a los marcos con bisagras / pernios de acero inoxidable.
• Los cercos de Acero pueden pintarse lacados según opciones de RAL.

Los cercos de acero galvanizado pueden pintarse -lacado- según RAL disponible. Ver más abajo colores disponibles.

—

3ª Opción.- CERCOS DE ACERO + FENÓLICO DE 0,8 MM. (2 placas tipo sándwich) + CANTOS DE PVC.

• Esta opción de Acero puede plantearse como la opción más económica, con fenólico de 0,8 mm. de espesor y cantos de PVC.
• En los cercos de Acero el montaje de las esquinas es muy sencillo, por medio de una hebilla de presión automática (ver al final de esta página)
• Se ha reducido notablemente el tiempo de montaje automatizando el encaje de las piezas.
• Las hojas se sujetan a los marcos con bisagras / pernios de acero inoxidable.
• Las hojas son de tipo sándwich con dos placas de fenólico de 0,8 mm.
• Se entregan embalados individualmente.
• Los perfiles incluyen film protector.
• Pueden pintarse según RAL disponible e incluso a juego con la hoja de la puerta.
• Los cercos de Acero no necesitan premarcos.





---

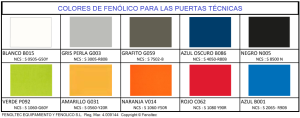

ACABADOS DE FENÓLICO PARA LAS HOJAS DE LAS PUERTAS.

Entregamos en toda España.



Estos son los colores de fenólico más habituales pero hay más opciones disponibles. Consulte también los acabados de madera.

DESCARGA de archivo pdf con todos los colores disponibles.

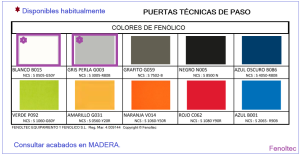

Colores disponibles PUERTAS TÉCNICAS DE PASO

—

APARTE DEL ACABADO DE ALUMINIO EN PLATA MATE, Y DEL ACERO ES POSIBLE -BAJO DEMANDA-

PINTAR LOS CERCOS EN OTROS COLORES, POR EJEMPLO, SIMILARES A LAS HOJAS (consultar).

SI LOS MARCOS VAN PINTADOS DEL MISMO COLOR QUE LA HOJA SON PREFERIBLES LOS DE ACERO.



Los cercos o marcos pueden pintarse del mismo color que la hoja.

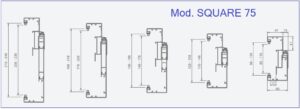

DESCRIPCIÓN DE LOS CERCOS METÁLICOS.

Los marcos para las puertas técnicas de paso son de Aluminio o de Acero y ofrecen una alta resistencia al impacto y al rayado. Son muy estables y resistentes en el tiempo y al uso continuado. Evitarán la acumulación de polvo facilitando la limpieza y la desinfección. Se fabrican en dos piezas siendo así extensibles y/o telescópicos, pudiendo por ello abarcar diferentes espesores de tabiques. La instalación y montaje es bastante rápido y no necesitan pre marcos. El marco de Acero presenta un sistema que lo hace más rápido en el montaje (ver al final de la página). Es el propio cerco el que hace de tapajuntas quedando rematada la zona y el hueco de pared. Si hay instalado un pre marco no es necesario quitarlo porque el propio cerco cubrirá totalmente el mismo. Por otra parte el pre marco instalado facilitará el encuadre de la hoja en el momento del montaje.

Los cercos pueden ser de Aluminio con acabado anodizado plata mate. Son elegantes, resistentes y limpios. Necesitan premarcos.

O pueden ser de Acero galvanizado con un montaje más rápido por medio una hebilla de presión en los ingletes y sin la necesidad de premarcos.

Pueden fabricarse también en acero inoxidable. Y pueden pintarse lacadas según carta RAL disponible.

Los controles realizados responden a las siguientes normativas:
– UNE-38337 y UNE-38350 (Características químicas y mecánicas de las aleaciones del aluminio)

Los perfiles de aluminio son extruIdos de la aleación 6063 y tienen un tratamiento térmico T-5 (envejecimiento artificial).

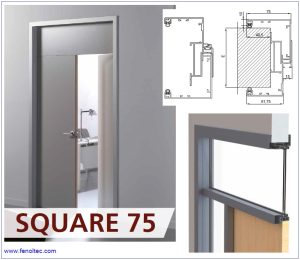

El cerco RECTO de aluminio o de acero es el más habitual en la fabricación para las puertas de paso.

PUERTAS TÉCNICAS DE PASO EN FENÓLICO.

Puertas técnicas de paso con cercos de aluminio o acero y hojas de fenólico. Calidad y resiliencia sobresalientes.

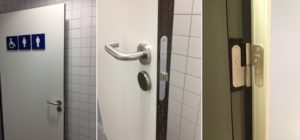

CERRADURAS Y HERRAJES.

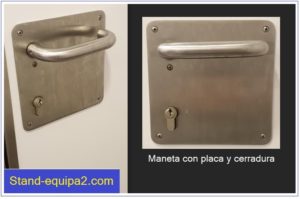

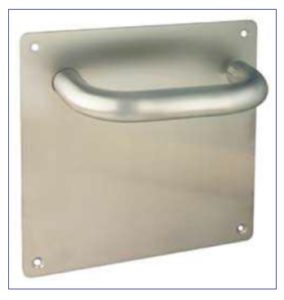

• Los cierres pueden ser por medio de cerraduras, condenas, con escudos, con placas cuadradas y manillas de acero inoxidable.
• Son opcionales los escudos, las placas cuadradas, las cerraduras y las condenas.
• De serie se incluyen las manillas de doble plegado (tipo arco, modelo roseta) o rectas.
• Las cerraduras son de acero inoxidable insertadas en contenedor de petaca.

—

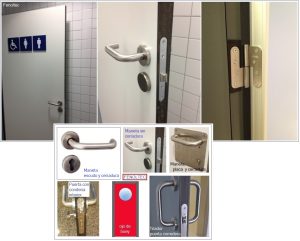

ACCESORIOS OPCIONALES PARA LAS PUERTAS TÉCNICAS DE PASO.

– Mecanización para rejillas de ventilación.

– Protectores interiores y exteriores en acero inoxidable y aluminio.

Puertas con bisagras de vaivén con ventanas y placas de empuje.



Pernios de bisagra y de vaivén, cercos, manillas, cerraduras, traviesas, tiradores, ventanas, protecciones y sistema de montaje rápido Knock-Down en acero.

CARACTERÍSTICAS TÉCNICAS DE LAS PUERTAS DE PASO EN FENÓLICO.

Puertas técnicas de paso fabricadas para un uso continuado y exigente.

—

• Los cercos de Aluminio y de Acero pueden pintarse bajo demanda en los colores RAL disponibles.
• Los de Aluminio necesitan premarco de madera.
• Los de Acero no necesitan premarco.
• En el caso de tener instalado un pre marco, no superior a 2 cm., no es necesario quitarlo, ya que el cerco puede taparlo.
• Posteriormente habrá que tener en cuenta las medidas de la luz de obra REAL correspondiente.
• La existencia de un pre marco ya instalado facilitará un mejor encuadre en el montaje de la puerta.

• De serie, las puertas llevan 3 bisagras-pernios de acero inoxidable por puerta. Pero según necesidad pueden llevar más pernios.

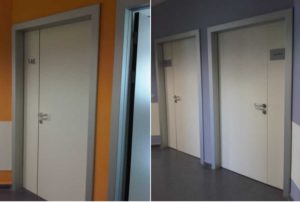

• La altura estándar es de 2,03 ó 2,10 m. Pero también se fabrican a medida o con fijos superiores ciegos o de vidrio.
• Por ello para medidas en altura superiores se recomiendan 4 pernios.
• En los presupuesto se detallan todas las posibles opciones de herrajes y variantes a añadir.

MONTAJE DE LOS CERCOS EXTENSIBLES.

El montaje de las puertas de paso técnicas es sencillo. Si las medidas de la luz de obra y espesor del tabique son correctas, los cercos o marcos se fabricarán para ser montados sobre dichas cotas sin modificar nada. Además estos cercos están preparados para «abrazar» directamente al tabique, en las de aluminio con premarco necesario y en las de acero sin necesidad de premarcos. Si estos premarcos ya están instalados no hay problema, servirán para montar las puertas con una referencia mejor para el encuadre.

Básicamente se tratará de conformar la estructura de los marcos interno e externo y atornillar por este orden a la pared. Con este trabajo tendremos preparada la estructura metálica de la puerta, incluidas las bisagras. Finalmente solo tendremos que colgar -atornillando- la hoja de la puerta. Por este orden.

Es un proceso rápido que puede terminarse entre 15 minutos y media hora por puerta aproximadamente. Siempre habrá que tener en cuenta que es posible tener que hacer los correspondientes ajustes, alineaciones y márgenes lógicos y necesarios para que el montaje quede perfecto.

PASOS A SEGUIR PARA MONTAR LOS CERCOS DE ALUMINIO.

• Descripción.
• Descarga de pdf

DESCRIPCIÓN.

Son cercos de aluminio telescópicos según los anchos indicados previamente del tabique. Aportan un correcto ajuste entre las partes y sujeción total a la pared. Incluye una junta de goma que amortigua el cierre. Los cercos se entregan recubiertos de un film protector. Cada unidad de embalaje lleva las medidas, el sentido de apertura de la puerta y el espesor indicado del propio tabique. Se incluye igualmente una protección individual de plástico, además del film adherente, para evitar incidencias de manipulación. Los elementos de ensamblaje van en una bolsa. Son cercos para instalar después de tabicar. Estos marcos de aluminio necesitan una superficie plana de pared seca, o bien un premarco de madera. Grueso máximo de premarco de 2 cm. Seguidamente se pueden observar los pasos básicos para el montaje y un archivo pdf para descargar, con toda la información paso a paso.

Cercos de aluminio

Unión del marco en el inglete por medio de escuadras para los cercos de aluminio.

Cercos de aluminio. Fijaciones.

Una vez montado el cerco se instala en la parte correspondiente del tabique.

Cercos de aluminio. Parte final.

Fijación del cerco de aluminio y de los pernios.

—

DESCARGA PDF con todos los detalles del montaje de los MARCOS DE ALUMINIO.

Montaje-puertas-aluminio-fenólico

PASOS A SEGUIR PARA MONTAR LOS CERCOS DE ACERO.

• Al final dispone de unos videos cortos sobre los diferentes pasos a seguir y que aquí se indican al detalle.
• Descarga de pdf

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

Cercos de acero

Para cercos de ACERO.

—

EN ESTOS ENLACES PUEDE VER POR PARTES EL MONTAJE DE LAS PUERTAS DE PASO DE ACERO GALVANIZADO.

Video 1= unión de jambas, cabecero y ángulos.
Ver el video – 1 min.

—

Video 2= nivelar el marco.
Ver el video

—

Video 3= fijar el marco y los pernios.
Ver el video

—

Video 4= junta de goma y montar la hoja.
Ver el video

—

DESCARGA DE PDF con todos los detalles del montaje de los MARCOS DE ACERO.

Montaje-puertas-acero-fenólico

MONTAJE DE LA VENTANA EN UNA PUERTA DE PASO.
